Beton Altı Trapez Sac

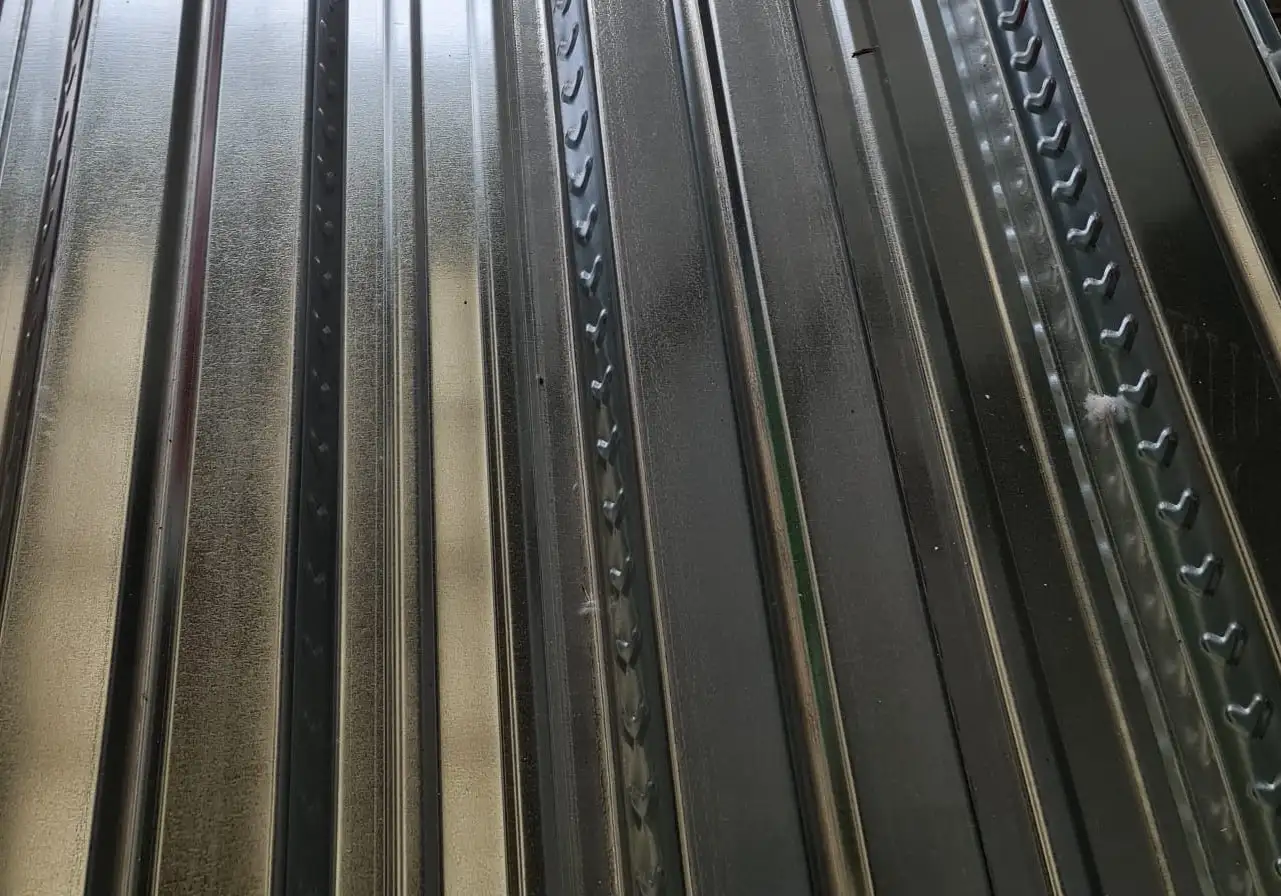

52/992 beton altı trapez formu, komposit yapılarda beton ve çelik arasında bütünlük sağlamak için kullanılan en uygun formlardan biridir. Beton tasarrufu ve yüksek dayanıklılık sağlar. Galvanizli sacdan, 0,70 – 1,50 mm arası değişik kalınlıklarda üretilebilmektedir. Net kaplama alanı 992 mm ‘dir. İstenen boylarda kesilebilir. Maksimum boy 15 metredir.

Rulo Boy Kesme

Kompozit Yapı Nedir?

Yapı Teknolojilerinde en sık kullanılan özellik farklı yapı malzemelerini birarada kullanabilmektir. Kompozit yapının en önemli özelliği beton ile çeliğin beraber kullanılmasıdır. Dünyadaki çelik + beton kompozit yapılarda yüksek gerilime ve esneklik özelliğine sahip çelik ile yüksek basınç mukavemeti ve korozyon direncine sahip betonun çeşitli kombinasyonları kullanılmakta ve uygulanmaktadır. Kompozit yapı yöntemi ile çelik ve betonun pozitif özelliklerini herhangi bir engel kalmadan birleştirmek mümkündür.

Yapılarda Saplama Kaynak Uygulamaları

Kompozit Yapı Sektörünün inşaat sektöründe önemli bir yeri bulunmaktadır. Binanın hava koşullarından bağımsız, hızlı montaj avantajı planan tarihten daha önce kullanıma geçmesine olanak sağlar. Geniş kolonlara ihtiyaç duyulmayan alanlarda, daha esnek kullanıma ve daha fazla kullanım alanına imkan verir. Kiriş boyutları betonarmeye göre düşük olduğundan geniş açıklıklara rağmen döşemelerin inceliği nedeniyle aynı yapı yüksekliği için daha fazla kat yapılmasına olanak sağlar.

Çelik + Beton Kompozit yapıların avantajları

Rulo Boy Kesme
Rulo Boy Kesme
  • Bina yüksekliğinin düşük olması maksimum kat olanağı sağlar.
  • Köprü taşıyıcı aralıklarının 40-80m arasında değişmesine izin verdiğinden daha ekonomik köprü yapımını sağlar.
  • Çelik taşıyıcı yapılar kolonsuz, duvarsız ve kesintisiz mekana izin verir.
  • Bina betonarmeye göre %40-50 daha hafiftir, buda daha az deprem yükü alması anlamına gelir.
  • Çelik yapılarda tesisat montajı kolay yapılır.
  • Binanın çelik kolonlarla yapılması yangına karşı büyük avantaj sağlar. Isı gövdeye yavaş yayılır.
  • Dünya normlarında test edilmiş ve onaylanmış bütünüyle kaynatılmış saplama ile beton ve çelik bir bütün halinde hareket eder. Buda bina güvenliğinde önemli rol oynar.

52/992 FORMU TRAPEZ LEVHALARIN TAŞIYABİLECEĞİ YAYILI YÜKLER (Kg/m2)

Rulo Boy Kesme
Rulo Boy Kesme
Aşık Aralığı (m) Galvanizli Saç Kalınlığı (mm)
  0.7 0.8 0.9 1.0 1.1 1.2 1.3 1.4 1.5
1.20 1554 1768 1981 2192 2401 2609 2815 3019 3221
1.40 1142 1299 1455 1611 1764 1917 2068 2218 2367
1.60 874 995 1114 1233 1351 1468 1583 1698 1812
1.80 691 786 880 974 1067 1160 1251 1342 1432
2.00 559 637 713 789 864 939 1013 1087 1160
2.20 462 526 589 652 714 776 837 898 958
2.40 388 442 495 548 600 652 704 755 805
2.60 331 377 422 467 512 556 600 643 686
3.00 249 283 317 351 384 417 450 483 515
Atalet Momenti (J:cm4/m) 44.59 50.74 56.84 62.89 68.89 74.85 80.76 86.61 92.43
Mukavemet Momenti (W:cm3/m) 16.95 19.29 21.61 23.91 26.20 28.46 30.71 32.93 35.14

Emniyet Gerilmesi=1200 kg/cm2. Hesaplar sürekli kiriş şekline göredir.
